烤箱控制的晶体振荡器（OCXO）POC9775
1。电气规格
| 不。 | 物品 | 电气规范 | 评论 | |||||
| 最小。 | 类型 | 最大限度 | 单位 | |||||
| 1 | 名义频率 | 10.000 | 50.000 | MHz | ||||
| 2 | 波形 | CMO剪裁正弦 | 请与我们联系以获取详细信息 | |||||
| 3 | 正弦 | 0.8 | VP-P | |||||
| 4 | “ 1”级别 | 矩形的 | 2.4 | V | ||||
| “ 0”级别 | 0.4 | |||||||
| 5 | 占空比 | 45 | 50 | 55 | % | @+1.65V | ||
| 6 | 负载（矩形/剪裁正弦） | 15pf/10kΩ// 10pf | ℃ | |||||
| 7 | 虚假 | -60 | DBC | |||||
| 8 | 频率稳定性环境 | -20 | 20 | ppb | -40°C至 + 85°C，参考（Fmax + fmin）/2浏览量为：freq。稳定性与温度。范围。 | |||
| 9 | 电压 | -5 | 5 | ppb | ±5％变化 | |||
| 10 | 热身 | -0.1 | 0.1 | ppm | 在5分钟内 @ +25°C，参考1小时 | |||
| 11 | 老化 | 玩弄 | -3 | +3 | ppb | 30天后继续操作 | ||
| 每年 | -0.6 | +0.6 | ppm | |||||
| 10年 | -3 | +3 | ppm | |||||
| 12 | 电频率调节 | |||||||
| 13 | 范围 | -5 | ppm | VCO@ 0V | ||||
| +5 | VCO@ 3.3V | |||||||
| 14 | 控制 | 0 | 1.65 | 3.3 | V | |||
| 15 | 坡 | 积极的 | ||||||
| 16 | 输入阻抗 | 100 | KΩ | |||||
| 17 | 输入电压 | 3.135 | 3.3 | 3.465 | V | |||
| 18 | 当前的 | 350 | mA | @打开 | ||||
| 19 | 稳定状态 | 0.3 | 0.4 | W | @ +25°C | |||
| 20 | 相噪声（10MHz） | 10Hz | -110 | DBC/Hz | ||||
| 21 | 100Hz | -135 | ||||||
| 22 | 1khz | -149 | ||||||
| 23 | 10kHz | -159 | ||||||
| 24 | 100kHz | -160 | ||||||
| 25 | 1MHz | -161 | ||||||
| 26 | 软件包类型 | 9.7*7.5*4.1 | ||||||

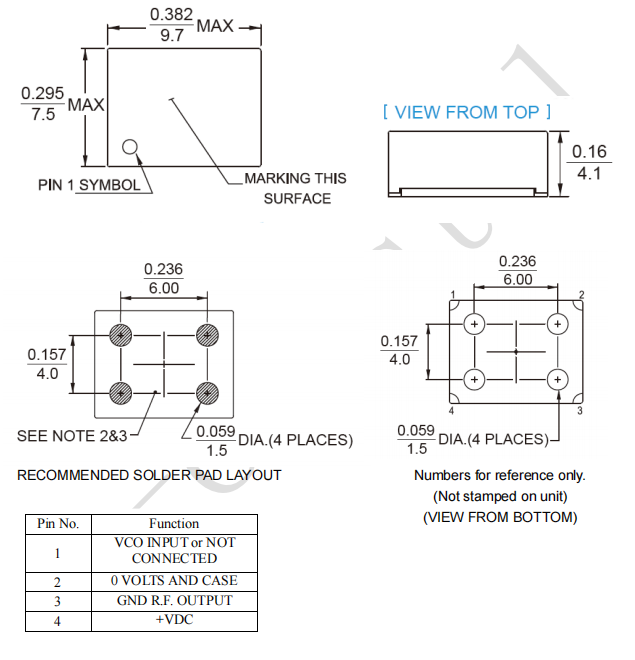

2。尺寸sion（单位：mm）
3.有关更多常见问题解答和其他服务，请单击下面的图像以查看。
特征dimension 9.7 x 7.5mm，小型化的4-PAD SMD包装②低功耗-40至85°C以上④Stratum 3（总体±4.6 ppm，包括20岁）。 应用①小区，便携式电信设备②测试和仪器③联合设备，数字开关，参考正时电路④包装时正式协议（例如IEEE-1588）
阅读更多

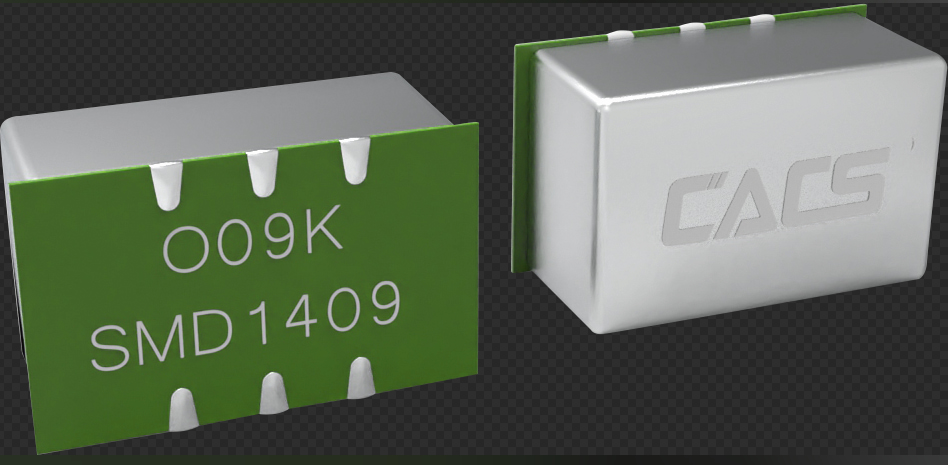

Features ①Dimension 14.5 x 9.6 x 6.5mm, pypical ②6-Pin SMD Package ③±30 ppb stability over -40 to 85°C ④Stratum 3 (Overall ±4.6 ppm including 20 years aging.) ⑤Frequency Range, 10 MHz to 40MHz TYPICAL APPLICATION ①SDH/SONET, Telecommunication Base Station ②Test and Measurement Equipment ③Synthesizer , Digital switch , Reference Timing Circuit ④Packet Timing Protocol (e.g. IEEE-1588)
