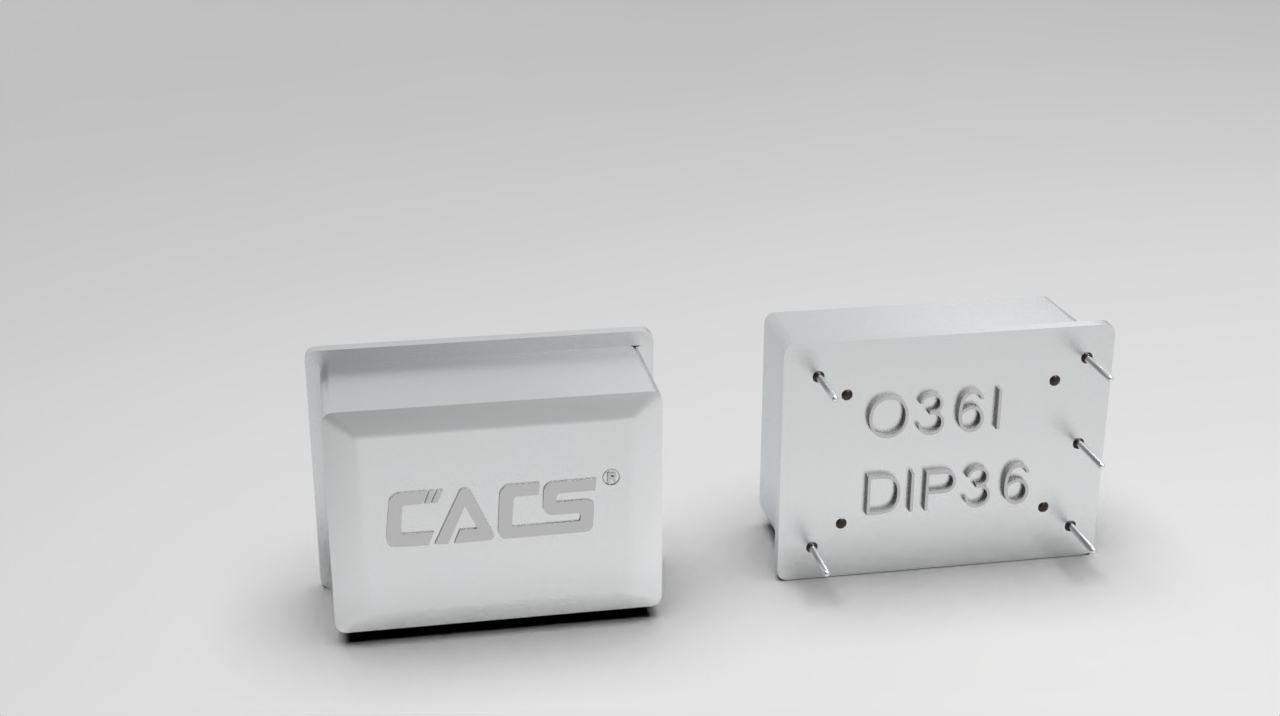

恒温晶体振荡器(OCXO)POC3627
浙江高晶科技的POC2522-MHz系列是一款高性能SMD OCXO(恒温晶体振荡器),频率范围为10.0MHz至100.0MHz,具有±0.1ppm的初始精度和超低相位噪声(-170dBc/Hz)。该系列产品尺寸紧凑(25.4×22.1×13.2mm),工作温度范围广(-45℃至+90℃),是微波通信、雷达系统和精密仪器的理想选择。主要特性包括压控频率调谐(±0.4ppm)、快速预热(5分钟稳定)和低功耗(2.0W稳态)。符合RoHS标准。
1.电气规格
不。 | 物品 | 电气规格 | 评论 | |||||
分钟。 | 类型 | 最大限度。 | 单位 | |||||
输出(PIN =“RF输出”) | ||||||||
1 | 标称频率 | 5.000 | 120.000 | 兆赫 | ||||
2 | 初始精度 | -0.1 | +0.1 | 百万分率 | @ +25 ±1°C, 通电后 30 ±5 分钟; ≦日期代码后 90 天; VCO 输入中心电压为±0.001V | |||
3 | 波形 | 矩形的 | 日期代码后 ≦90 天 | |||||
4 | 等级 | CMOS | ||||||
5 | “1”级 | +2.4 | V | |||||
6 | “0”级 | +0.3 | V | |||||
7 | 加载 | 15 | PF | |||||
8 | 占空比 | 45 | 50 | 55 | % | @+2.5V | ||
9 | 杂散 | -60 | 分贝 | |||||
频率稳定性 | ||||||||
10 | 周围的 | ±0.05 | ±0.5 | 十亿分之一 | 参考温度为25°C | |||
11 | 老化 | 日常的 | ±0.05 | ±0.2 | 十亿分之一 | 30天后。 | ||
每年 | ±10 | ±40 | 十亿分之一 | |||||
10年 | ±50 | ±200 | 十亿分之一 | |||||
12 | 电压 | -0.1 | +0.1 | 十亿分之一 | ±5%的变化 | |||
13 | 短期 | 0.005 | ppb/秒 | 根艾伦方差 | ||||
0.01 | 十亿分之一秒 | |||||||
14 | 热身 | -20 | +20 | 十亿分之一 | 在 +25 ±1°C 下 5 分钟内, 参考1小时 | |||
15 | 回溯 | -5 | +5 | 十亿分之一 | 开启后60分钟,之后的24小时, 最短开启时间为 24 小时,最长关闭时间为 24 小时。 在恒定温度和电压下。参考 在关闭时间频率。 | |||
16 | 相位噪声 | @1Hz | -90 | 分贝/赫兹 | 参考表1:订购信息 | |||
@10Hz | -120 | 分贝/赫兹 | ||||||
@100Hz | -135 | 分贝/赫兹 | ||||||
@1KHz | -145 | 分贝/赫兹 | ||||||
@10KHz | -155 | 分贝/赫兹 | ||||||
@100KHz | -160 | 分贝/赫兹 | ||||||
电频率调整(PIN =“VCO输入”) | ||||||||
17 | 调谐范围 | -0.25 | -0.15 | 百万分率 | 参考标称中心电压下的频率 | |||
+0.15 | +0.25 | 百万分率 | ||||||
18 | 控制电压 | 0 | +2.8 | V | ||||
19 | 坡 | 积极的 | ||||||
20 | 中心电压 | +1.4 | V | |||||
21 | 线性 | -10 | +10 | % | ||||
22 | 输入阻抗 | 50 | KΩ | |||||
输入电源(PIN = “+VDC”) | ||||||||
23 | 电压 | +4.75 | +5 | +5.25 | V | |||
24 | 当前的 | 稳定状态 | 2.5 | W | @ +25°C | |||
热身期间 | 1.75 | A | @ 开启 | |||||
参考电压(PIN=“参考电压”) | ||||||||
25 | 电压 | +2.716 | +2.8 | +2.884 | V | 超过工作温度范围 | ||
26 | 加载 | 9 | KΩ | |||||
27 | 温度稳定性 | -0.5 | +0.5 | mV | ||||
环境的 | ||||||||
28 | 可操作温度 | -10 | +70 | ℃ | ||||
29 | 储存温度 | -40 | +85 | ℃ | ||||
30 | 振动(非工作状态) | MIL-STD-202,方法 201 | 0.06” 总峰峰值,10 至 55 Hz | |||||
31 | 冲击(非工作状态) | MIL-STD-202,方法 213,测试条件 J | 30g,11ms,半正弦 | |||||
32 | 封装类型 | 36.3*27.4*18.8 | ||||||
笔记 :并非所有选项组合均可用。其他规格可根据要求提供。 |

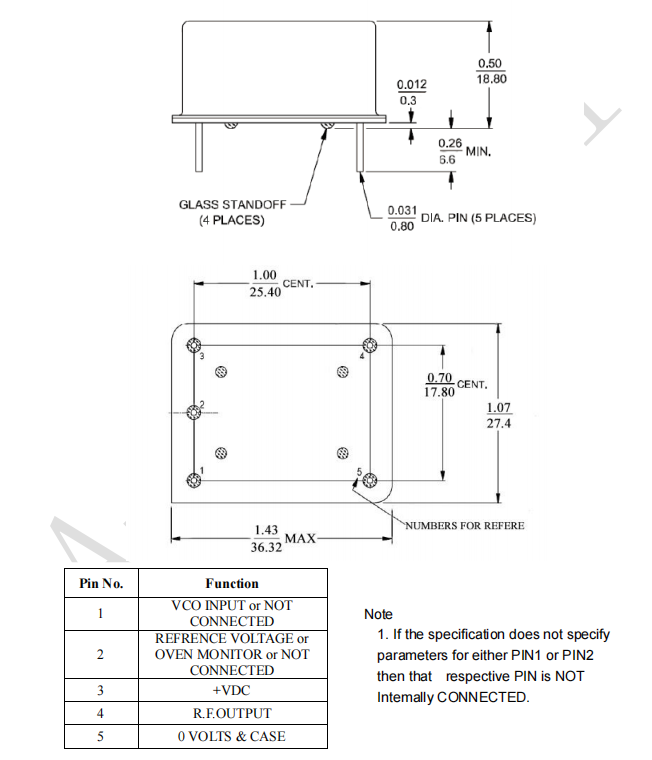

2. Dimension(单位:mm)
3.更多常见问题及其他服务请点击下方图片查看。
