恒温晶体振荡器(OCXO)POC2012
POC2012系列SMD OCXO晶体振荡器(10.0MHz~100.000MHz)采用紧凑的2012封装(20.4×12.8×11mm),具有卓越的±50ppb频率稳定性、超低相位噪声(-100dBc/Hz@10Hz)和低老化率(±5ppb/天)。它提供±2ppm的电压调谐精度,工作温度范围为-20°C至+70°C,是通信、雷达和精密仪器的理想选择。符合RoHS标准,可靠性高。
1.电气规格
不。 | 物品 | 电气规格 | 评论 | |||||
分钟。 | 类型 | 最大限度。 | 单位 | |||||
输出(PIN =“RF输出”) | ||||||||
1 | 标称频率 | 10.000 | 100.000 | 兆赫 | ||||
2 | 初始精度 | -0.2 | +0.2 | 百万分率 | @ +25 ±1°C,通电60分钟后,Vco=+5V | |||
3 | 波形 | 正弦波 | ||||||
4 | 等级 | 8 | 分贝毫瓦 | |||||
5 | 加载 | 50 | Ω | |||||
6 | 谐波 | -30 | 分贝 | |||||
7 | 杂散 | -80 | 分贝 | |||||
频率稳定性 | ||||||||
8 | 周围的 | ±50 | ±100 | 十亿分之一 | 参考温度为25°C | |||
9 | 老化 | 日常的 | -5 | +5 | 十亿分之一 | 30天后。 | ||
每年 | -500 | +500 | 十亿分之一 | |||||
10年 | -1.7 | +1.7 | 百万分率 | |||||
10 | 电压 | -20 | +20 | 十亿分之一 | ±5%的变化 | |||
11 | 短期 | 0.05 | 十亿分之一 | τ=1 秒的根艾伦方差 | ||||
12 | 加载 | -10 | +10 | 十亿分之一 | ±5%的变化 | |||
13 | 热身 | -50 | +50 | 十亿分之一 | 在 +25 ±1°C 下 5 分钟内, 参考1小时 | |||
14 | G 灵敏度(每个轴) | 1 | 百分数/克 | |||||
15 | 相位噪声 | 选项 A | 选项 B | 参见表1:订购信息 | ||||
@10Hz | -100 | -103 | 分贝/赫兹 | |||||
@100Hz | -130 | -135 | 分贝/赫兹 | |||||
@1KHz | -160 | -162 | 分贝/赫兹 | |||||
@10KHz | -173 | -173 | 分贝/赫兹 | |||||
@100KHz | -177 | -176 | 分贝/赫兹 | |||||
@1MHz | -178 | -178 | 分贝/赫兹 | |||||
电频率调整(PIN =“VCO输入”) | ||||||||
16 | 调谐范围 | ±2 | 百万分率 | 参考标称中心电压下的频率 | ||||
17 | 控制电压 | 0 | +4.5 | V | ||||
18 | 坡 | 积极的 | ||||||
19 | 中心电压 | +2.25 | V | |||||
20 | 线性 | -10 | +10 | % | ||||
* 足以将振荡器调整至标称频率,使用10年。部分型号的调谐范围为±0.7ppm。 | ||||||||
输入电源(PIN = “+VDC”) | ||||||||
21 | 电压 | +4.75 | +5 | +5.25 | V | |||
22 | 当前的 | 稳定状态 | 1.2 | w | @ +25°C,工作-20°C ~ +70°C | |||
23 | 热身期间 | 500 | mA | @ +25°C,工作-20°C ~ +70°C | ||||
24 | 波形 | 高速CMOS | ||||||
25 | 高级别 | 3.8 | V | |||||
26 | 低级别 | 0.4 | V | |||||
27 | 加载 | 1KΩ//10PF | ||||||
28 | 占空比 | 40 | 60 | % | ||||
29 | 上升/下降时间 | 3 | ns | 20% 至 80% | ||||
环境的 | ||||||||
30 | 工作温度 | -20 | 70 | ℃ | ||||
31 | 储存温度 | -45 | 90 | ℃ | ||||
32 | 湿度 | MIL-STD-202,方法 103 测试条件 A | 95% RH @ +40°C,无凝结,240 小时 | |||||
33 | 振动(非工作状态) | MIL-STD-202,方法 201 | 0.06” 总峰峰值,10 至 55 Hz | |||||
34 | 冲击(非工作状态) | MIL-STD-202,方法 213,测试条件 J | 30g,11ms,半正弦 | |||||
35 | 封装类型 | 20.4*12.8*11 | ||||||
笔记 1:输出在此温度范围内保持。在-20~70℃温度范围之外工作时,可能无法满足本规范的其他要求。℃. 注 2:测试条件:VDC = +5 V;VCO = +2.25 V;+25 ± 3°C,除非另有说明。 |

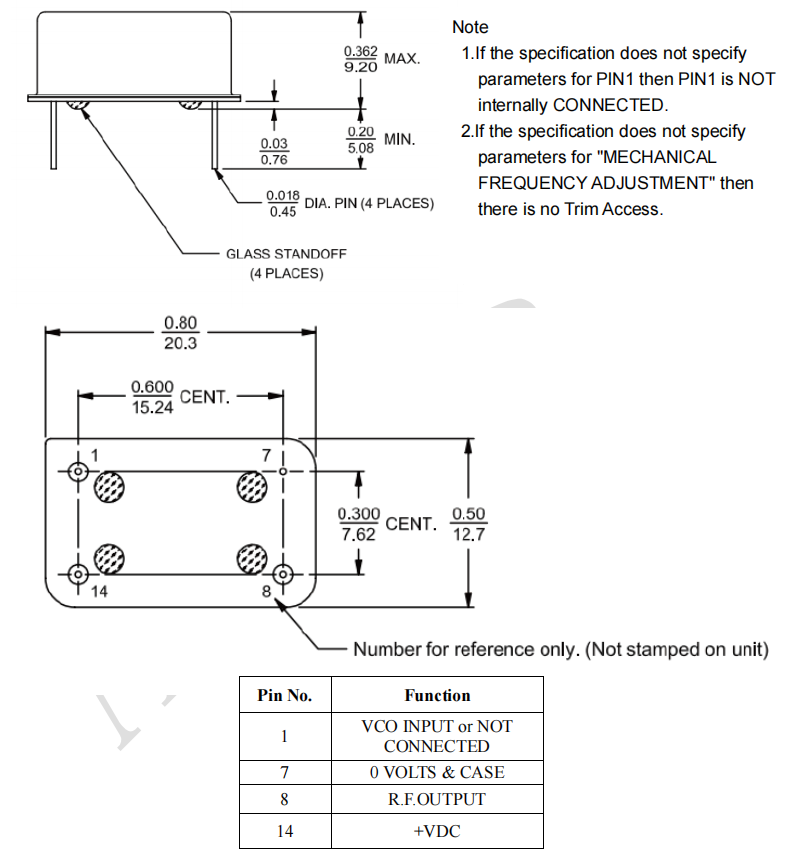

2. Dimension(单位:mm)
3.更多常见问题及其他服务请点击下方图片查看。
