恒温晶体振荡器(OCXO)POC2522
浙江安晶科技推出POC3627系列SMD OCXO晶振,频率范围为5.0MHz至120.000MHz,具有卓越的频率稳定性(±0.05ppb/天)和超低老化率(±10ppb/年)。该系列采用CMOS输出,相位噪声低至-160dBc/Hz@100kHz,是仪器基准、数据通信和GPS系统等高精度计时应用的理想选择。工作温度范围为-10°C至+70°C,并支持压控频率调节(±0.25ppm)。其紧凑尺寸为36.3×27.4×18.8mm,符合MIL-STD环境可靠性标准,确保了其强大的性能。此外,还提供定制选项,以满足严格的工业要求。
1.电气规格
不。 | 物品 | 电气规格 | 评论 | |||||
分钟。 | 类型 | 最大限度。 | 单位 | |||||
输出(PIN =“RF输出”) | ||||||||
1 | 标称频率 | 10.000 | 100.000 | 兆赫 | ||||
2 | 初始精度 | -0.1 | +0.1 | 百万分率 | @ +25 ±1°C,通电60分钟后,Vco=+5V | |||
3 | 波形 | 正弦波 | ||||||
4 | 等级 | +8 | +10 | +12 | 分贝毫瓦 | |||
5 | 加载 | 50 | Ω | |||||
6 | 谐波 | -30 | 分贝 | |||||
7 | 杂散 | -100 | 分贝 | |||||
频率稳定性 | ||||||||
8 | 周围的 | ±5 | ±100 | 十亿分之一 | 参考温度为25°C | |||
9 | 老化 | 日常的 | -0.5 | +0.5 | 十亿分之一 | 连续运行30天后。 | ||
每年 | -50 | +50 | 十亿分之一 | |||||
10年 | -0.3 | +0.3 | 百万分率 | |||||
10 | 电压 | -0.1 | +0.1 | 十亿分之一 | ±5%的变化 | |||
11 | 短期 | 0.002 | 十亿分之一 | τ=1 秒的根艾伦方差 | ||||
12 | 加载 | -1 | +1 | 十亿分之一 | ±5%的变化 | |||
13 | 热身 | -50 | +50 | 十亿分之一 | 在 +25 ±1°C 下 5 分钟内, 参考1小时 | |||
14 | 相位噪声 | 选项 A | 选项 B | 选项C | 参考表1:订购信息 | |||
@1Hz | -105 | -110 | -115 | 分贝/赫兹 | ||||
@10Hz | -135 | -140 | -142 | 分贝/赫兹 | ||||
@100Hz | -155 | -155 | -155 | 分贝/赫兹 | ||||
@1KHz | -165 | -165 | -165 | 分贝/赫兹 | ||||
@10KHz | -170 | -170 | -170 | 分贝/赫兹 | ||||
@100KHz | -170 | -170 | -170 | 分贝/赫兹 | ||||
@1MHz | -170 | -170 | -170 | 分贝/赫兹 | ||||
电频率调整(PIN =“VCO输入”) | ||||||||
15 | 调谐范围 | ±0.4 | 百万分率 | 参考标称中心电压下的频率 | ||||
16 | 控制电压 | +0.5 | +9.5 | V | ||||
17 | 坡 | 积极的 | ||||||
18 | 中心电压 | +5.0 | V | |||||
19 | 线性 | -10 | 10 | % | ||||
* 足以将振荡器调整至标称频率,使用10年。部分型号的调谐范围为±0.7ppm。 | ||||||||
输入电源(PIN = “+VDC”) | ||||||||
20 | 电压 | +11.4 | +12 | +12.6 | V | |||
21 | 当前的 | 稳定状态 | 2.0 | W | @ +25°C,工作-20°C ~ +70°C | |||
2.3 | @ +25°C,工作-40°C ~ +85°C | |||||||
22 | 热身期间 | 400 | mA | @ +25°C,工作-20°C ~ +70°C | ||||
500 | @ +25°C,工作-40°C ~ +85°C | |||||||
参考电压(引脚 = “参考电压”) | ||||||||
23 | 电压 | +9.25 | +9.5 | +9.75 | V | |||
24 | 源电阻 | 100 | Ω | |||||
25 | 负载阻抗 | 10 | KΩ | |||||
环境的 | ||||||||
26 | 工作温度 | -45 | +90 | ℃ | ||||
27 | 储存温度 | -50 | +95 | ℃ | ||||
28 | 湿度 | MIL-STD-202,方法 103 测试条件 A | 95% RH @ +40°C,无凝结,240 小时 | |||||
29 | 振动(非工作状态) | MIL-STD-202,方法 201 | 0.06” 总峰峰值,10 至 55 Hz | |||||
30 | 冲击(非工作状态) | MIL-STD-202,方法 213,测试条件 J | 30g,11ms,半正弦 | |||||
31 | 封装类型 | 25.4*22.1*13.2 | ||||||
笔记 1:输出在此温度范围内保持稳定。在-40~85℃温度范围之外工作时,可能无法满足本规范的其他要求。℃. 注 2:测试条件:VDC = +12 V;VCO = +5 V;+25 ± 3°C,除非另有说明。 |

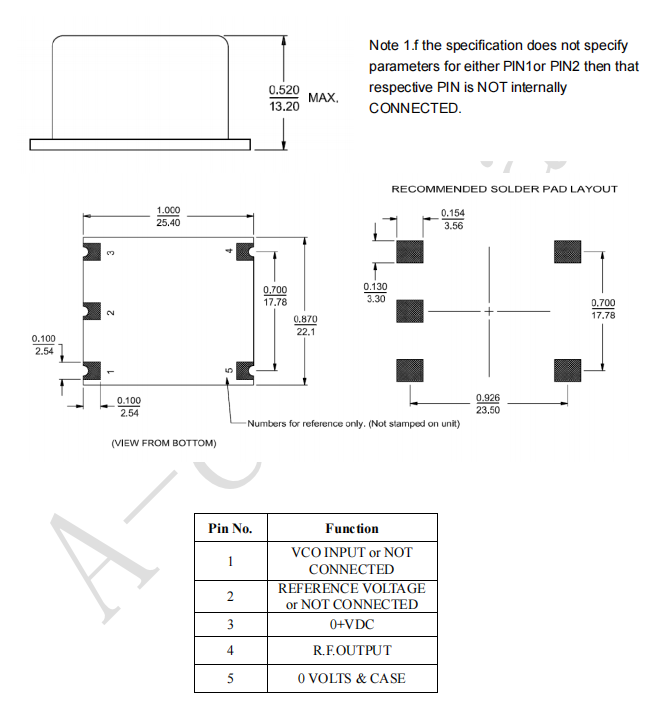

2. Dimension(单位:mm)
3.更多常见问题及其他服务请点击下方图片查看。
