HC-49/U晶体为什么需要垫片？核心功能和常见频率解决方案

Sep 20, 2025

在千兆以太网设备或高端音频接口的调试过程中，工程师经常会遇到一个精准的挑战： HC-49/U石英晶体标称频率为 25.000MHz 或 24.576MHz 的晶体，其频率偏差很小，会导致设备不同步或影响音质。一种经济高效且常见的解决方案是在晶体的金属外壳下放置一个小垫片。这不仅仅是一种机械修复，而是一个精确的频率调谐过程。那么，在晶体上添加垫片的核心目的是什么呢？ HC-49/U晶体，哪些频率最常需要它？

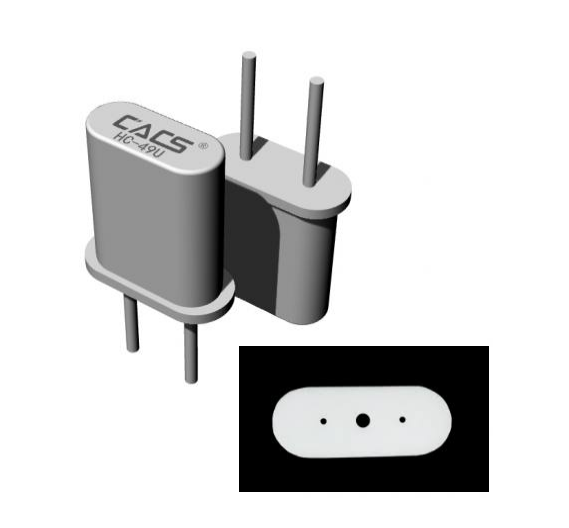

HC-49/U 晶体（带垫片）

核心功能1：精确频率调整，满足严格标准

垫片的主要作用是精确的频率微调。HC-49/U 晶体的频率对其负载电容的变化高度敏感。添加绝缘垫片会增加石英晶片与金属基座之间的距离，从而降低等效并联电容。对于基模晶体，这会导致其谐振频率略微增加（反之亦然）。通过选择不同厚度的垫片，可以实现 ppm 级的精细校准。

这对于高速通信和高精度音频应用至关重要。

例如：

25.000MHz 是千兆以太网的标准，其时间要求极其严格。
24.576MHz是专业音频设备的标准频率，任何偏差都会影响音质。
3.6864MHz常用于UART通信，需要精确的波特率生成。

这些应用中的频率精度要求远远超过普通电路，因此垫片安装成为制造过程中必不可少的最终调整步骤。

核心功能2：机械保护，增强可靠性

HC-49/U 晶体的内部石英晶片非常脆弱。垫片通常由硅胶或橡胶等弹性材料制成，起到减震器的作用。它可以抑制外部振动和机械冲击，防止脆弱的晶片在应力作用下破裂。此外，垫片还能在晶片和导电金属外壳之间保持安全距离，防止在组装或运输过程中因外壳变形而导致的潜在短路。这显著提高了组件的长期可靠性，这对于工业或汽车应用中使用的晶体至关重要。

核心功能3：环境密封，确保长期稳定性

高质量的垫片也有助于稳定晶体的内部环境。气密性极佳的垫片有助于维持晶体封装的气密性，保护内部的惰性气体（例如氮气）。这可以有效阻止湿气和污染物进入，这对于减缓晶体的老化过程和确保长期频率稳定性至关重要。

常用频率及应用场景

根据我们的生产经验，以下 HC-49/U 晶体频率经常需要调整垫片以获得最佳性能：

频率（MHz）	常见应用领域	准确度要求
24.576兆赫	高端音频设备（音频接口、混音器）	非常高
25.000兆赫	千兆以太网、光纤通道、服务器	非常高
3.6864兆赫	异步串行通信（UART）	高的
4.194304MHz	实时时钟（RTC）	高的
3.072兆赫	通讯设备	高的
24.000兆赫	视频处理、显卡	高的
12.000兆赫	嵌入式系统、网络设备	中高
16.000兆赫	微处理器时钟	中高
10.000MHz	通用微处理器时钟	中等的
6.400MHz	工业控制系统	中等的
